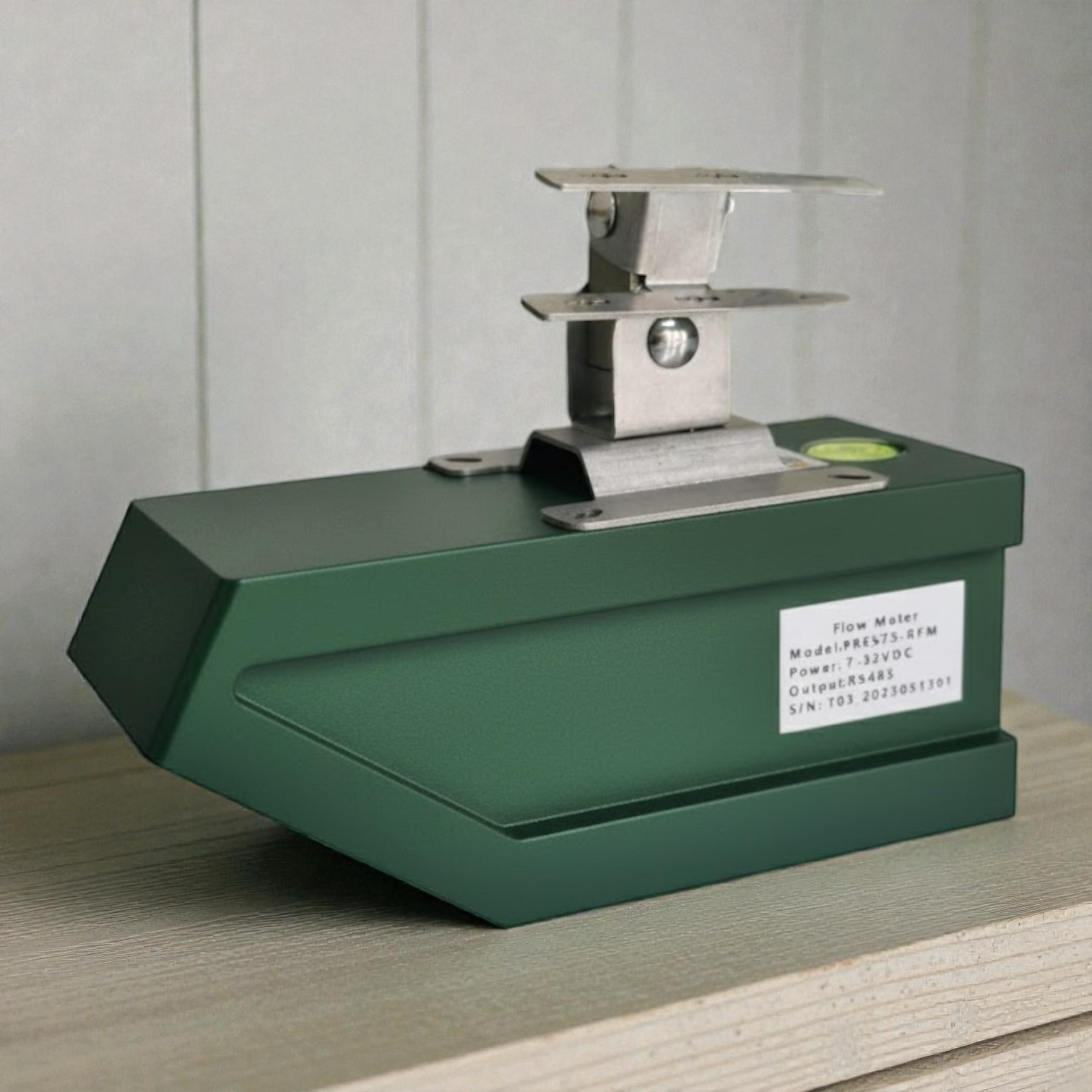

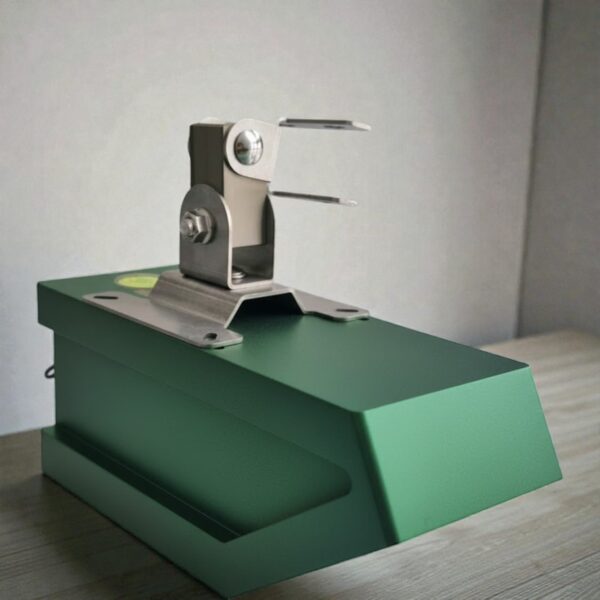

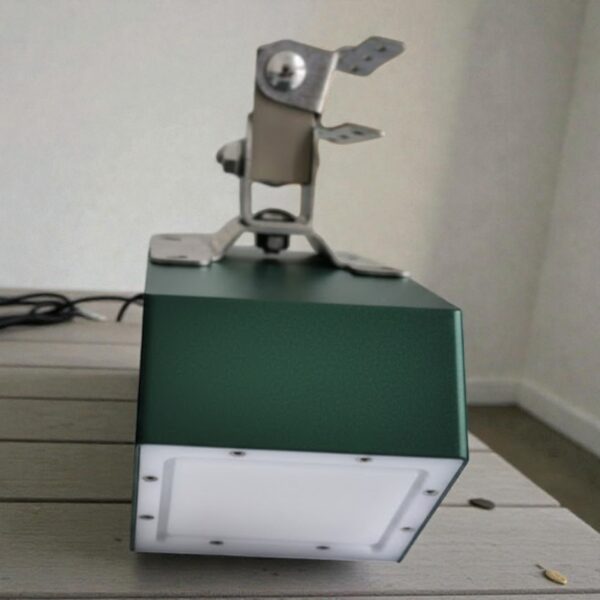

Cảm Biến Đo Lưu Lượng Kênh Hở Bằng Sóng Radar PRE575-RFM

Giới Thiệu

Cảm biến đo lưu lượng kênh hở bằng sóng radar PRE575-RFM là một thiết bị tiên tiến ứng dụng công nghệ radar không tiếp xúc để đo vận tốc dòng chảy và mực nước một cách chính xác. Sử dụng công nghệ radar phẳng băng tần K, thiết bị có khả năng hoạt động ổn định trong mọi điều kiện thời tiết, không bị ảnh hưởng bởi trầm tích, vật thể nổi hay sự thay đổi nhiệt độ.

Nhờ vào các thuật toán tích hợp và phần mềm thông minh, PRE575-RFM có thể tính toán lưu lượng tức thời và lưu lượng tích lũy theo thời gian thực, giúp nâng cao hiệu quả quản lý nguồn nước và giám sát lưu lượng dòng chảy trong sông ngòi, kênh thủy lợi, hệ thống thoát nước đô thị và cảnh báo lũ lụt.

Ưu Điểm Vượt Trội Của PRE575-RFM

1. Công Nghệ Đo Không Tiếp Xúc – An Toàn & Hiệu Quả

✔️ Ứng dụng công nghệ radar băng K tiên tiến, đo vận tốc và mực nước chính xác mà không cần tiếp xúc trực tiếp với dòng chảy.
✔️ Không bị ảnh hưởng bởi gió, nhiệt độ, mưa, bùn cặn hoặc rác thải trôi nổi trên mặt nước.
✔️ Tích hợp chế độ chống mưa, đảm bảo hiệu suất đo lường ổn định ngay cả trong điều kiện thời tiết khắc nghiệt.

2. Cung Cấp Nhiều Dữ Liệu Đo Quan Trọng

✔️ Hỗ trợ đo vận tốc dòng chảy, mực nước và lưu lượng tức thời.
✔️ Tính toán lưu lượng tích lũy theo thời gian thực, giúp tối ưu hóa công tác quản lý nguồn nước.
✔️ Kết nối dễ dàng với hệ thống điều khiển trung tâm để giám sát và phân tích dữ liệu từ xa.

3. Hỗ Trợ Đo Lưu Lượng Đa Điểm – Mở Rộng Phạm Vi Giám Sát

✔️ Có thể tích hợp nhiều cảm biến vận tốc, hỗ trợ giám sát dòng chảy trên diện rộng.
✔️ Được sử dụng trong các hệ thống giám sát nước thông minh, thủy lợi và bảo vệ môi trường.

4. Thiết Kế Linh Hoạt, Tương Thích Nhiều Mặt Cắt Kênh

✔️ Hoạt động tốt với nhiều loại mặt cắt ngang, bao gồm:

• Kênh hình thang
• Kênh hình tròn
• Kênh chữ U
  ✔️ Dễ dàng cài đặt và điều chỉnh thông số, phù hợp với các điều kiện đo lường khác nhau.

5. Phần Mềm Có Thể Cấu Hình Theo Yêu Cầu

✔️ Tùy chỉnh tham số đo lường linh hoạt, đáp ứng nhiều yêu cầu vận hành thực tế.
✔️ Kết nối với các hệ thống giám sát từ xa, hỗ trợ truyền dữ liệu nhanh chóng và chính xác.

---

Ứng Dụng Thực Tế Của Cảm Biến PRE575-RFM

🔹 Giám sát dòng chảy tự nhiên và nhân tạo

• Đo vận tốc dòng nước trong sông, hồ chứa, thủy triều và kênh thủy lợi.
• Kiểm soát mực nước tại các cửa cống và hệ thống tưới tiêu.

🔹 Hệ thống thoát nước và xử lý nước thải

• Theo dõi lưu lượng nước trong hệ thống cấp thoát nước đô thị.
• Cung cấp dữ liệu đo để hỗ trợ quản lý và tối ưu hóa quy trình xử lý nước thải.

🔹 Công trình thủy lợi và cảnh báo lũ lụt

• Đo lường lưu lượng nước trong các hồ chứa và đập thủy điện.
• Giám sát mức nước để hỗ trợ dự báo lũ lụt và điều tiết dòng chảy.

Thông Số Kỹ Thuật Của PRE575-RFM

Hạng Mục	Chi Tiết
Phiên bản	PRE575-RFM (phiên bản tiêu chuẩn)PRE575-RFM-R (phiên bản RTU): Hỗ trợ điều chỉnh tham số qua Bluetooth; cấu hình và bảo trì không dây bằng điện thoại di động; nâng cấp thiết bị từ xa
Hệ thống đo lường
Nguyên lý đo	Ăng-ten vi dải phẳng, CW + FMCW
Chế độ hoạt động	Thủ công, tự động, giám sát từ xa
Môi trường áp dụng	Hoạt động liên tục 24 giờ, thích hợp cả khi trời mưa
Nhiệt độ làm việc	-30~80℃
Điện áp hoạt động	7–32VDC; 5.5–32VDC (tùy chọn)
Dòng tiêu thụ	Với nguồn 12VDC: Chế độ hoạt động <150mA; Chế độ chờ <1mA
Đầu ra nhiệt độ môi trường	Độ phân giải: 0.1℃; Độ chính xác: ±1℃
Cấp bảo vệ IP	IP68
Cảm biến đo vận tốc radar
Công suất radar	100mW
Tần số radar	24GHz
Phạm vi đo tối đa	40 mét
Khoảng đo vận tốc	0.02~20 m/s
Độ phân giải đo vận tốc	0.001 m/s
Độ chính xác đo vận tốc	±0.1%FS
Góc ăng-ten	12°
Nhận diện hướng dòng chảy	Tự động nhận diện hướng dòng chảy, hiệu chỉnh góc phương đứng tích hợp
Cảm biến đo mực nước radar
Công suất radar	100mW
Tần số radar	24GHz
Phạm vi đo mực nước	40 mét
Độ phân giải đo mực nước	0.5 mm
Độ chính xác đo mực nước	±2mm
Góc ăng-ten	11°
Hệ thống truyền dữ liệu	RS485 (mặc định), RS232 (dự phòng), 4–20mA, 433MHz (tùy chọn), 4G (tùy chọn), NB-IoT (tùy chọn)

Lý Do Nên Chọn Cảm Biến Đo Lưu Lượng Kênh Hở PRE575-RFM

✔️ Công nghệ radar không tiếp xúc – Đo lường chính xác mà không cần đặt cảm biến trong nước.
✔️ Hoạt động ổn định – Không bị ảnh hưởng bởi điều kiện thời tiết khắc nghiệt.
✔️ Độ bền cao, bảo trì thấp – Giảm thiểu chi phí vận hành và bảo dưỡng.
✔️ Tích hợp dễ dàng – Hỗ trợ nhiều chuẩn kết nối, dễ dàng đưa vào các hệ thống giám sát hiện có.
✔️ Ứng dụng linh hoạt – Thích hợp cho nhiều môi trường đo lường từ nông nghiệp, công nghiệp đến quản lý đô thị.
