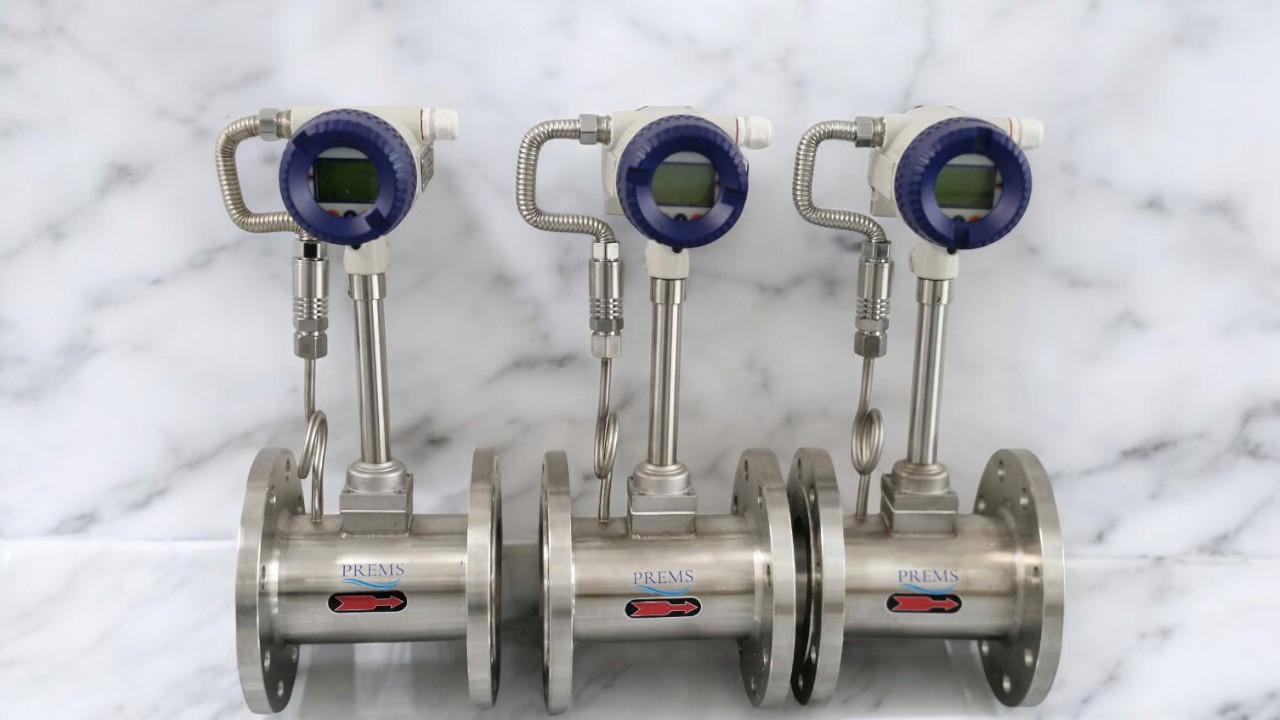

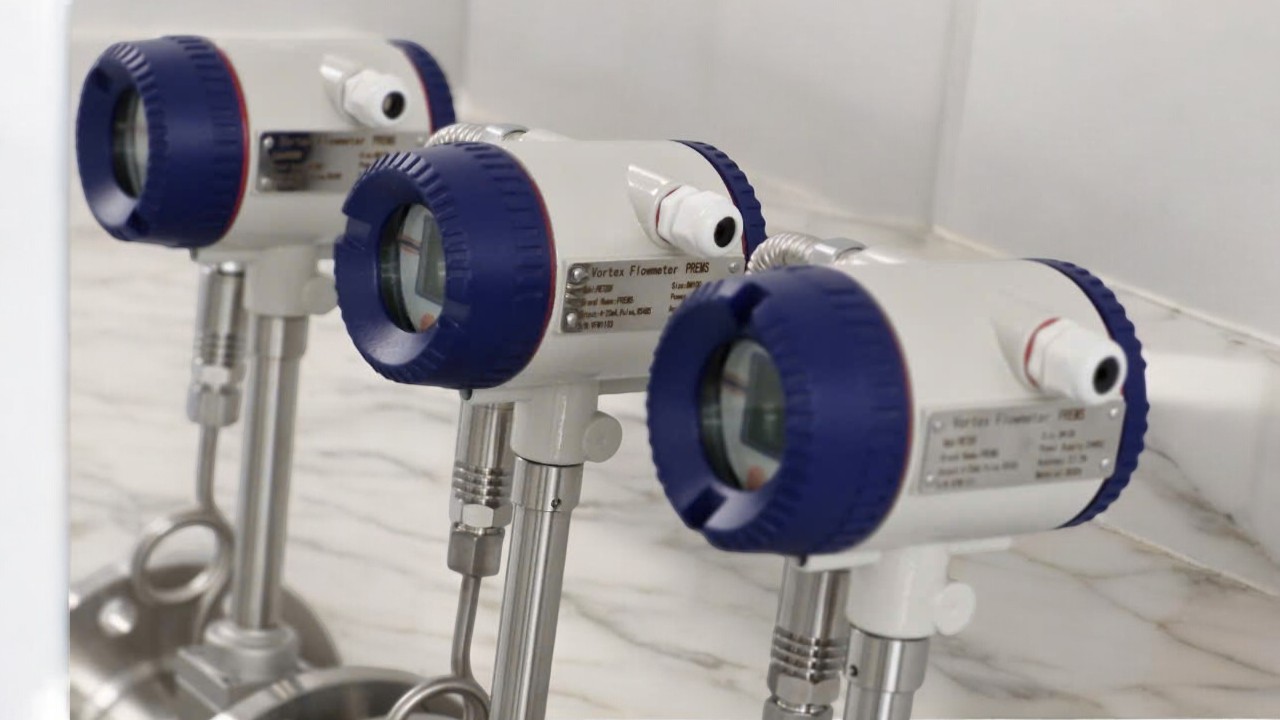

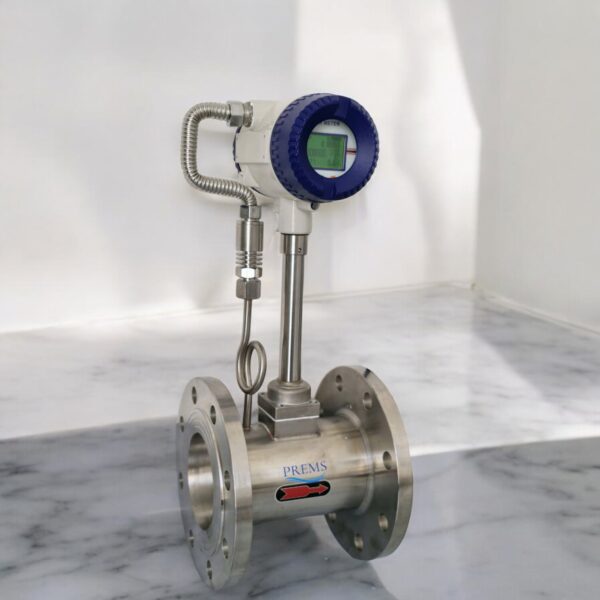

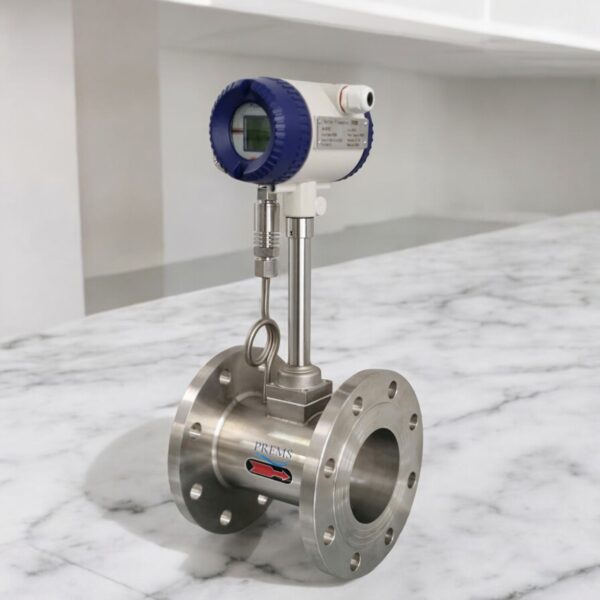

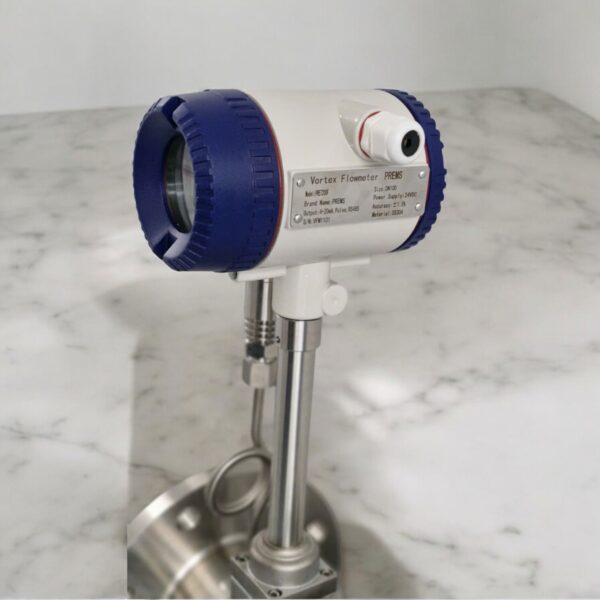

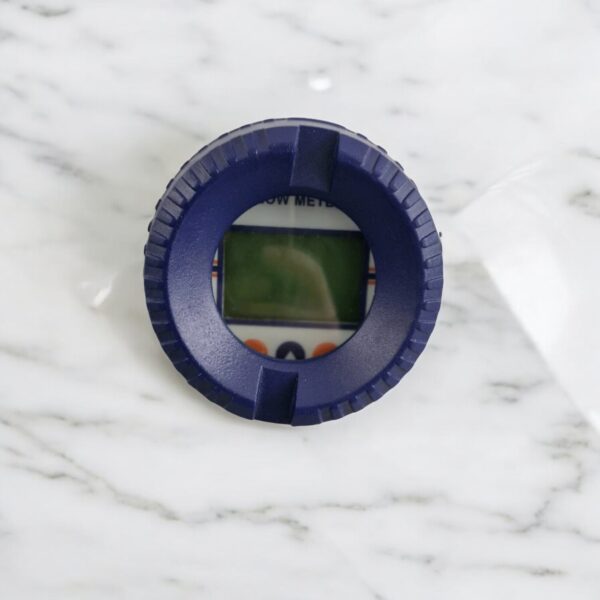

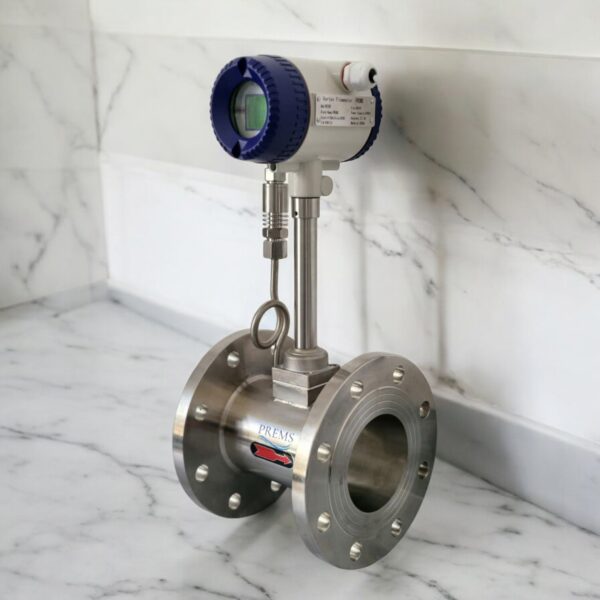

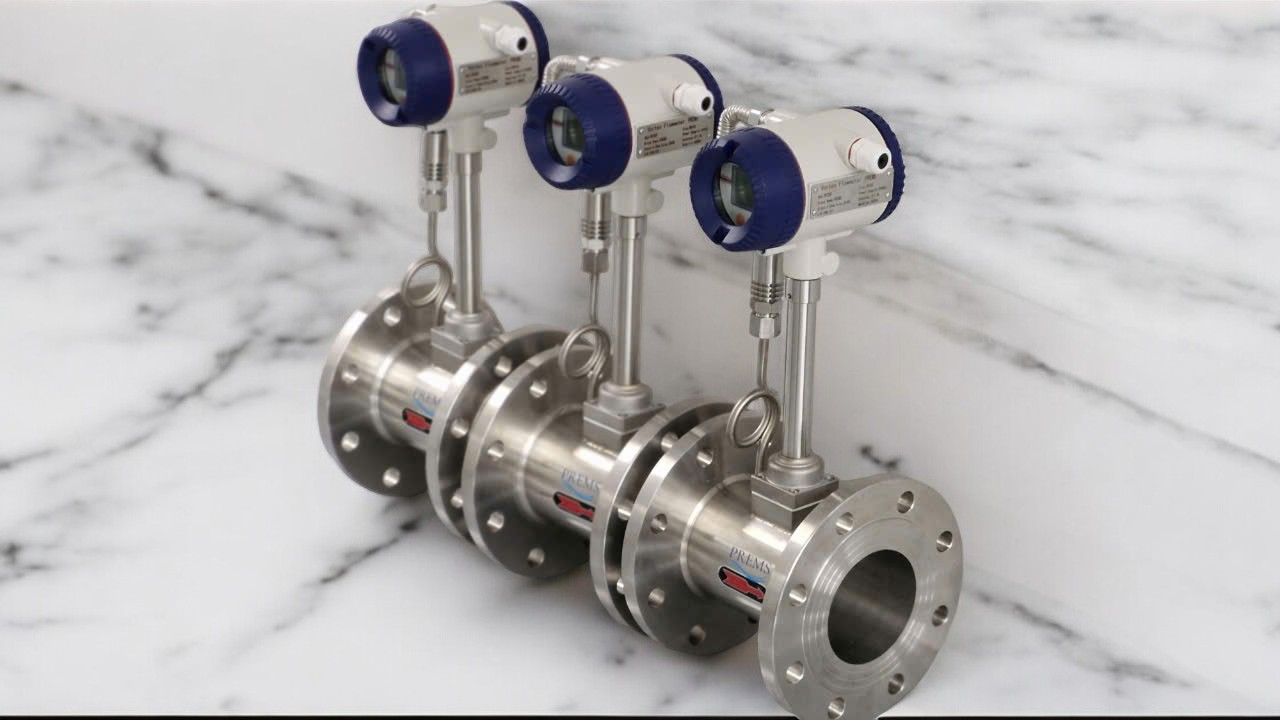

ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Series
Đồng hồ PRE7200 Series được sử dụng đo hơi, khí trong công nghiệp hoặc chất lỏng có độ nhớt thấp. Được ứng dụng rộng rãi trong lĩnh vực công nghiệp hóa dầu, sản xuất giấy, luyện kim, điện lực, môi trường, thực phẩm,...
HSX : PREMS – USA
ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Series: Ứng Dụng và Thông Số Kỹ Thuật
Mô tả sản phẩm
ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Series là loại lưu lượng kế tốc độ, thiết kế dựa trên nguyên lý Karman vortex. Sản phẩm này chủ yếu được sử dụng để đo lưu lượng của hơi và chất lỏng trong các ống công nghiệp, bao gồm cả việc kiểm soát và đo lường lưu lượng khí, hơi, và các chất lỏng khác.
Tính năng nổi bật
- Không có bộ phận chuyển động: ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Seriescó độ tin cậy cao, ổn định lâu dài, cấu trúc đơn giản và dễ bảo trì.
- Đầu ra cảm biến tần số xung: Tần số này tuyến tính với lưu lượng thực tế của chất lỏng, không có độ trôi ở mức 0, và hiệu suất rất ổn định.
- Nhiều dạng cấu trúc: Bao gồm cảm biến lưu lượng loại ống và loại cắm.
- Độ chính xác cao: Độ chính xác đo lường chất lỏng thông thường là ±1.0%, và độ chính xác đo lường khí là ±1.5%.
- Tổn thất áp suất nhỏ: Khoảng 1/4 đến 1/2 của lưu lượng kế lỗ, tiết kiệm năng lượng.
- Lắp đặt linh hoạt: Có thể lắp ngang, dọc hoặc nghiêng theo các góc khác nhau tùy theo đường ống quy trình.
- Chế độ bảo vệ mạch đa dạng: Chống đột biến, khả năng thích ứng mạnh.
- Đầu dò chính xác cao: Cảm biến xoáy piezocrystalline với tín hiệu ổn định. Vỏ cảm biến bằng thép không gỉ 316L chống ăn mòn mạnh.
- Pin lithium tuổi thọ dài: Trang bị pin lithium 3.6V với mật độ năng lượng lưu trữ cao, tuổi thọ hơn 1 năm.
Cấu trúc và nguyên lý hoạt động
- Cấu trúc chính: Gồm vỏ, bộ tạo xoáy, cảm biến lưu lượng, cảm biến nhiệt độ, cảm biến áp suất, thanh chắn, và bộ tích hợp.
- Nguyên lý hoạt động: Khi một cột tam giác được đặt trong chất lỏng, các xoáy Karman được tạo ra hai bên bộ tạo xoáy. Số lượng xoáy này tỷ lệ với lưu lượng.
Các chỉ tiêu hiệu suất kỹ thuật chính
1. Thông số cơ bản
- Đường kính danh nghĩa: 15-300mm (loại cắm: 300-1000mm).
- Áp suất danh nghĩa: DN15-DN200: 4.0MPa, DN250-DN300: 1.6MPa.
2. Điều kiện sử dụng
- Nhiệt độ hoạt động: -40 đến 400°C tùy loại.
- Nhiệt độ môi trường: -20 đến 55°C.
- Độ ẩm tương đối: 5% đến 90%.
- Vật liệu: Vỏ 304; vỏ bộ tích hợp: Nhôm đúc.
3. Độ chính xác
- Độ chính xác đo lường chất lỏng: ±1.0%.
- Độ chính xác đo lường khí: ±1.5%.
4. Phạm vi đo lường
- Tỷ lệ phạm vi đo lường: 1:10 đến 1:25.
- Lưu lượng đo lường: Tùy thuộc vào đường kính dụng cụ. Đồng hồ được thiết kế để lựa chọn theo lưu lượng thực tế, không phải theo đường kính ống.
Ứng dụng rộng rãi
ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Series được sử dụng rộng rãi trong nhiều ngành công nghiệp như cung cấp nhiệt, cung cấp khí, công nghiệp hóa chất, bảo vệ môi trường, luyện kim, dệt may, thép, dược phẩm, sản xuất giấy, và thoát nước. Sản phẩm này lý tưởng cho việc đo và kiểm soát hơi quá nhiệt, hơi bão hòa, khí nén, khí tự nhiên, và nhiều loại chất lỏng khác.
Nhờ vào các đặc tính như không có bộ phận chuyển động, độ chính xác cao, phạm vi đo rộng, và khả năng chịu được môi trường khắc nghiệt, ĐỒNG HỒ LƯU LƯỢNG HƠI, KHÍ VORTEX PRE7200 Series là giải pháp lý tưởng cho nhiều ứng dụng đo lường lưu lượng trong các ngành công nghiệp khác nhau.
